母線導体の最も一般的な形は、長方形断面の棒材です。この形状は、本質的には簡単に作製、保管、取り扱いすることができます。比較的に大きな表面積と多くの母線を使用による放熱することが提供できます。関節とタップは容易にいずれか一方ボルト締めまたは溶接によって作られています。オフセットと90゜曲がりをやすくなされます。
直流電流、並びに特定の限界まで電流を交流用のために、フラットバーで構成されるバスの容量は、単にバーまたは並列のバーの回数の大きさを変えることによって制御することができます。高アンペア回数交流のために、薄板の特別な配置が使用されています。
梱包詳細：
配達詳細：2〜3週間（オーダー量により）
原産地：鄭州、中国（本土）
ブランド名：Signi
モデル番号：AL1070
材質：アルミニウム

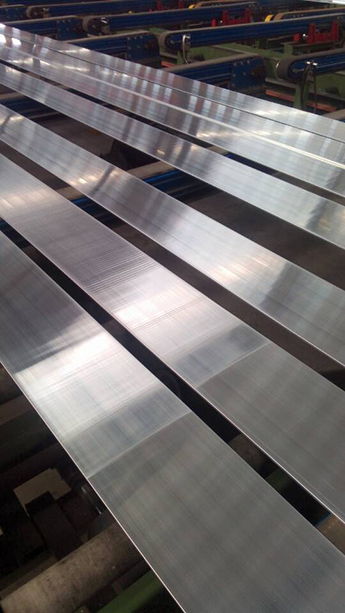

製品名：特製アルミ母線
表面処理：亜鉛、ニッケル、錫、銀、など
公差：+/-0.1ｍｍ
長さ：6ｍまで
幅さ：10ｍｍ- 200ｍｍ
厚さ：0.15ｍｍ - 40ｍｍ
応用：電気
処理：スタンピング、曲げ、穴あけ、ねじ切り、研磨など

化学組成

Si	Fe	Cu	Mn	Mg	Cr	Zn	Ti	Others		Al.
								Individual	Total
Max. 0.20	Max. 0.25	Max. 0.04	Max. 0.03	Max. 0.03	—	Max. 0.04	Max. 0.03	Max. 0.03	—	Min. 99.70

特徴
金属メイトアルミフラットバーは、軽量で様々な幅さと長さを利用でき、簡単に作業できます。すべてのプロファイルは、ミル仕上げです。

応用
ブラケットの取り付け
サポート
ストリップを着用
バッファ
ベースボード
家の周りの修理およびメンテナンス

軽量で加工しやすいです
様々な形状に曲げることができます
リベットやネジに対して簡単にドリルできます

アルミニウムと銅の仕様

Parameters	Aluminium	Copper
Relevant Standards	IEC 60105 ISO 209-1,2	IEC 60028
Physical Properties Chemical Composition Specific Heat gm.cal/℃ Density gm/cm2 Melting Point ℃	0.092 2.91 660	99% pure 0.220 8.89 1083
Mechanical Properties Ultimate Tensile Strength kgf/mm2 Ultimate Shearing Strength kgf/mm2 Elastic Modulus kgf/mm2 0.2% Tensile-proof Strength kgf/mm2	20.5/25 15 6,700 16.5/22	22-26 16-19 12000 60-80% of tensile strength
Electrical Properties Specific Resistance ʋʊcm Volume Conductivity ʋʊmm2 Conductivity % IACS Co-efficient of expansion mm/m/℃	3.133 31.9 57 2.3*10-5	1.7241 58 100 1.73*10-5

Rectangular angle aluminium busbar
3mm (thickness)	3*15	3*20	3*25	3*30	3*40	3*50
4mm (thickness)	4*10	4*20	4*25	4*30	4*40	4*45	4*50
5mm (thickness)	5*20	5*25	5*30	5*35	5*40	5*50	5*60	5*80
6mm (thickness)	6*20	6*30	6*40	6*50	6*60	6*80	6*100	6.3*50	6.3*80	★6.3*100
7mm (thickness)	7.6*80								6.3*76	★6.3*63
8mm (thickness)	8*11	8*30	8*40	8*50	8*60	★ 8*63	8*80	8*100	8*120	8.1*74
10mm (thickness)	10*30	10*40	10*50	10*60	★10*63	10*80	10*100	10*120	10*125	10*140
	10*150	10*160
12mm (thickness)	★12*60	★12*80	★12*100	12*120	★ 12*125	12*150	★ 12.5*125
14mm (thickness)	★14*80	★14*100		Square rod	★ 50*50	★ 35*55	19*19	Six angle rod	★30	★40
15mm (thickness)	15*100	15*120		Round rod	★￠10	★￠12	￠16	★￠28	★￠32	★￠40
16mm (thickness)	★16*100	★16*125		Round rod	★￠45	★￠46	★￠50	★￠55	★￠60	★￠65
20mm (thickness)	★20*80	★20*100			★￠70	★￠75	★￠80

Round angle aluminium busbar
2mm (thickness)	R2*20
3mm (thickness)	R3*30	R3*40	R3*50	R3*60	R3*80	R3*100	R3*120	R3*160
4mm (thickness)	R4*25	R4*30	R4*40	R4*50	R4.7*151
5mm (thickness)	R5*30	R5*35	R5*40	R5*50	R5*60	R5*120
6mm (thickness)	R6*50	R6*60	R6*80	★R6.3*63	R6*100	R6*120	R6*140	R6*160
8mm (thickness)	R8*40	R8*50	R8*60	★R8*63	R8*80	R8*100
10mm (thickness)	R10*50	R10*60	R10*80	R10*100	★R10*120	R10*125	R10*170	R10.4*25
12.5mm (thickness)	★R12.5*80	★R12.5*125		★R16*120
