6101アルミフラットバスバー
6101アルミフラットバスバー
2017-07-17 17:12
純アルミニウムは、国際軟銅規格(LACS)の約65%の導電性があります。アルミニウムの成分は99.99%の純度を製造することができます。しかしながら、この純度を達成するために高価であり、機械的特性が低いです。

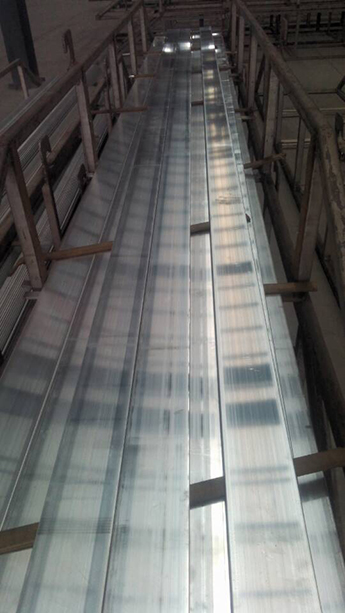

アルミバスバーアルミ棒

第二次世界大戦後、1350よりも優れた耐クリープ性を持っている高耐力の新しい導体合金6101を開発されました。この合金は、導電率が大幅に低下させることなく、マグネシウムとシリコンが含まれて高い機械的な強度を持ちます。この合金(6101)の強度は、いくつかの冷間加工と組み合わせて適切な熱処理によって得られます。

Parameters  パラメーター Aluminium
アルミニウム
Copper 銅
Relevant Standards 関連する標準規格 IEC 60105
ISO 209-1,2
IEC 60028
Grade 6101 100% IACS
Physical Properties
Chemical Composition
Specific Heat     gm.cal/℃
Density         gm/cm2
Melting Point    ℃
0.092
2.91
660
99% pure
0.220
8.89
1083
Mechanical Properties
Ultimate Tensile Strength      kgf/mm2
Ultimate Shearing Strength    kgf/mm2
Elastic Modulus             kgf/mm2
0.2% Tensile-proof Strength   kgf/mm2
20.5/25
15
6,700
16.5/22
22-26
16-19
12000
60-80% of tensile strength
Electrical Properties
Specific Resistance         ʋʊcm
Volume Conductivity       ʋʊmm2
Conductivity              % IACS
Co-efficient of expansion    mm/m/℃
3.133
31.9
57
2.3*10-5
1.7241
58
100
1.73*10-5

他のアルミニウム合金は、バス導体として使用することができます。導電性および機械的特性が大幅に合金元素の少量の影響を受けることがあるので、それらは、注意して使用すべきです。

フラットワイズ曲げ半径

Type of Barバーの種類 Alloy and Temper合金と質別 Thickness  in. 厚さ Radius  min.最小半径
  1350-H11 All 全て 1 * thickness
Extruded 押出し 6101-H11 0.250-0.750
0.751-1.000
1 * thickness
2 * thickness
6101-T6 0.125-0.375
0.376-0.500
2 * thickness
21/2 thickness
6101-T61 0.125-0.500
0.501-0.749
0.750-1.000
1.001-1.625
1 * thickness
2 * thickness
3 * thickness
4 * thickness
6101-T63 0.125-0.375
0.376-0.500
0.501-1.000
1 * thickness
11/2 thickness
21/2 thickness
6101-T64 0.125-0.750
0.751-1.000
1 * thickness
2 * thickness
6101-T65 0.125-0.500
0.501-0.749
1 * thickness
2 * thickness
Rolled 圧延 1350-H12 All 1 * thickness
Sawed plate 鋸板 1350-H112 All 1 * thickness

適用幅さは6インチで質別はT6、T61、T63とT65、最大の幅さは12インチできるのは他の質別です。

アルミ鍛造バス導体合金の物理的および電気的性質
(ASTM B236、B317、およびアルミニウム協会)


特長
  • アルミニウム協会の規格から6101合金の典型的な導電率。屋外サービスのための6063・T6合金パイプの導電率は、NEMA規格ごとに、電流定は55%のLACSを取ることができます。
  • マイクロオームは20C '"での抵抗を得るためには、足の長さによって、テーブル値を乗り、SQの断面積で割る
  • 70'C(比熱)上記各100"Cのために0.018増加し。
バス導体アルミニウム合金用抵抗(DC)の温度係数
そして、商業銅バスバーアルミニウム合金と気性、および導電率%(IACS)の代表値(A)

  6061-
T6
Typical
典型的な
6063-T6
Typical
典型的な
6101-T6
Minimum
最小
6101-T63
Minimum
最小
6101-T6
Minimum
最小
6101-T61
Typical
典型的な
  6101-T64
Minimum
最小
  1350
Minimum
最小
1350
Typical
典型的な
Representative
Value
Commercial
Copper
Busbar
代表値
商業銅バスバー
% IACS
Temp. C.
%IACS
温度。 C.
40% 53%
(b)
55% 56% 57% 58% 59% 59.5% 60% 61% 62% 98%
0
10
20
25
.00279
.00271
.00264
.00261
.00377
.00363
.00350
.00344
.00392
.00377
.00363
.00357
.00400
.00384
.00370
.00363
.00407
.00391
.00377
.00370
.00415
.00398
.00383
.00376
.00423
.00406
.00390
.00382
.00427
.00409
.00393
.00386
.00431
.00413
.00396
.00388
.00438
.00420
.00403
.00395
.00446
.00427
.00410
.00401
.00417
.00401
.00385
.00378
30
40
50
60
.00257
.00251
.00245
.00239
.00338
.00327
.00317
.00307
.00351
.00339
.00328
.00317
.00357
.00344
.00333
.00322
.00363
.00350
.00338
.00327
.00369
.00356
.00344
.00332
.00375
.00362
.00349
.00337
.00378
.00364
.00352
.00340
.00381
.00367
.00354
.00342
.00387
.00373
.00360
.00347
.00393
.00379
.00365
.00352
.00371
.00358
.00345
.00334
70
80
90
100
.00233
.00228
.00223
.00218
.00298
.00289
.00281
.00274
.00307
.00298
.00290
.00282
.00312
.00303
.00294
.00285
.00316
.00307
.00298
.00289
.00322
.00312
.00302
.00293
.00326
.00316
.00306
.00297
.00329
.00318
.00308
.00299
.00331
.00320
.00310
.00301
.00335
.00325
.00314
.00305
.00340
.00329
.00318
.00309
.00323
.00313
.00303
.00294

  • 合金については示されていません。表13·2を導電率を取得し、列挙された値から補間します。
  • 表1に当たり、3.2、55%の導電率はチューブ用合金は、6063·T6の設計基礎として使用された、したがって、係数は列から取得されるべきである、55%が向かいました。
  • アルミバス導体および関連合金の機械的性質
    (アルミニウム協会; ASTM B236、B241、およびB429;およびメーカーの掲載)
用途
仕様
Applying to all alloys and tempers of wrought
alloys, typical values.Weight, lb/cu in. (rounded) 0.098
Specific heat, cal/gm/℃ or BTU/LB/F 0.214
at 70℃ for 1350 and 0.220 for 6101(e).Coefficient of thermat expansion (linear)/℃
0.000023.
Specific gravity – 2.70.
すべての鍛錬合金および焼戻しへの適用
合金、典型的なvalues.Weight、LB/CUインチ(四捨五入)0.098
比熱、CAL/ GM/℃またはBTU/ LB/ F
は70℃での1350は0.214、、6101(e)は0.220。熱膨張係数(線形)/℃
0.000023。
比重 - 2.70。
Modulus of Elasticity, Typical, psi 10 * 106, up to 2% higher
in compression.Note : if two values are shown, the more favorable is “typical”;
the less favorable is designated “minimum” provided a higher
value is favorable. Otherwise the term “guaranteed” is
sometimes used.
弾性率、典型的な、psi 10 * 106、圧縮中最大なら2%高くになるです。
注意:値が二つを示されている場合は、より好適なには、「典型的」です。
あまり好ましくない指定されている「最小」は、より高いを提供しました
値が良好である。それ以外の場合は、「保証」という用語を言えません。
Properties 特性 Alloy and Temper 合金と質別
  1350
Any Temper
任意質別
6101
-T6
6101
-T61
6101
-T63
6101
-T64
6101
-T65
6101-T6
Typical典型的な
6063
-T6 typical
 典型的な
Thermal conductivity at 20℃,watts/sq.
In /in /℃
20℃でのワット/平方熱伝導率。
In /in /℃

5.9-6.0 5.3-5.4 5.5-5.6 5.4-5.5 5.7-5.8 5.7-5.8 3.9 5.1
Volume electrical conductivity at 20℃
percent IACS(a).
20℃における体積電気伝導度
パーセントIACS(a)です。
61-62 55-56 57-58 56-57 59.5-60.5 56.5-57.5 42.43 63(a)
Electrical resistivity (de) at 20℃ (68F)
microhms/sq.in./ft(c).
20℃(68 F)での電気抵抗率(de)
マイクロオーム/ sq.in./フィート(C)。
13.35-
13.14
14.81-
14.55
14.29-
14.04
14.55-
14.29
13.69-
13.46
14.42-
14.17
19.39-
18.94
15.37
Temperature coefficient of electrical
resistance at 20℃ /℃(d).
電気の温度係数
20℃/℃(D)における抵抗値。
0.00403-
0.00410
0.00363-
0.00370
0.00377-
0.00383
0.00370-
0.00377
0.00393-
0.00400
0.00373-
0.00380
0.00284-
0.00277
0.00350

Product Alloy and Temper Thickness in
Ultimates
Tensile Strength (ksi)
At 20 (68。F)
Typical
Ultimate
Typical Yield Typical(a)
Elongation
(Percent – in 2 in.
Or 4 Dia)
Minimum
Ultimate
Minimum
Yield
Extruded rod, bar tube,
pipe and shapes
1350-H111 All 8.5 3.5     35.0
6101-T6 0.125-0.500 29.0 25.0 32.0 28.0 15.0
6101-T61 0.125-0.749
0.750-1.499
1.500-2.000
20.0
18.0
15.0
15.0
11.0
8.0

6101-T63
6101-H111
6101-T64
6101-T65
0.125-0.500
0.250-2.000
0.125-1.000
0.125-0.749
27.0
12.0
15.0
25.0
22.0
8.0
8.0
20.0
14.0 11.0
Extruded pipe(c) 6061-T6
6063-T6
Pipe size 1.0 &
over Pipe sizes,all
38.0
30.0
35.0
25.0
45.0
35.0
40.0
31.0
10.0 min
8.0 min
Rolled bar 1350-H12 0.125-1.000 12.0 8.0 14.0 12.0
Sawed-plate bar or sheet 1350-H112 0.125-0.499
0.500-1.000
1.001-3.000
11.0
10.0
9.0
6.0
4.0
3.5
    10.0min
16.0min
22.0min
Rolled sheet
(for shearing or forming)
1350
1350-H12
1350-H14
0.020-0.249 8.0
12.0
14.0
  12.0
14.0
16.0
4.0
12.0
14.0
20-30 min
4-9 min
3-6 min
1350-H16
1350-H18
0.020-0.125 16.0
18.0
  18.0 16.0 2-4 min
2-4 min
Cast Alloy for Bus 1350-F
1050
1 in. And up     8.5 3.5 35.0
Cast Alloy for Fittings A356.0-T61   37.0       5.0
