A1050-O アルミ条・コイル変圧器巻線材
2017-07-17 11:01
A1050-Oアルミニウム条・コイル・ストリップ変圧器巻線材
河南信義アルミニウムのアルミニウム条・コイル・ストリップ変圧器巻線材はアルミ純度は99.5%以上、電気伝導率60%以上。純アルミニウムのため強度は低いが、成形性,溶接性及び耐食性がよい、変圧器巻線材、導電材ブスバ、反射板、照明器具、装飾品、化学工業用タンク、導電材などの材料として活躍しています。

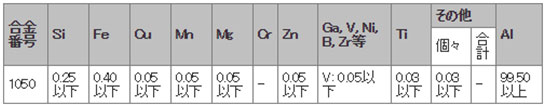

A1050-O アルミ条・コイル変圧器巻線材の化学成分:
A1050-O アルミ条・コイル変圧器巻線材の機械的性質および電気伝導度:
厚さ(mm)
|
引張り強(Mpa)
|
伸び
%
|
半径内側に180°を曲げます
|
20℃における導電率
|
0.3~0.5
|
Min. 60
Max. 90
|
20min
|
密着
|
≥60.0%
|
0.5~0.8
|
25min
|
0.8~1.3
|
30min
|
1.3~2.0
|
35min
|
2.0~2.5
|
35min
|
特長
A1050-O アルミ条・コイル変圧器巻線材特性:
①トランス用のアルミニウムコイルストリップは、合金1050(アルミニウム99.50%)はストリップ導体の最小産業要件を満たすために使用でき、スムーズで実質的にバリフリーのエッジおよびストリップ サイズの可用性は0.3mmから2.5mmの範囲は標準的な銅線のサイズと正確に同等の容量です。
②アルミニウムコイル表面の保護ためにロール巻間に紙を挟む。
河南信義アルミニウムのアルミ条製品の表面品質:
油の汚れ、へこみ、インクルージョン、傷、汚れ、酸化物の変色、破損、腐食、ロールマーク、汚れの縞および使用を妨げる他の欠陥がないことに生産中と検品を注意致します。
A1050-O アルミ条・コイル製品寸法許容値:
河南信義アルミニウムアルミ条製品寸法許容値 |
合金 |
A1050-O |
厚さ |
0.2-0.4 |
0.4-0.8 |
0.9-1.1 |
1.2-1.6 |
1.8-2.0 |
許容値 |
±0.01 |
±0.015 |
±0.02 |
±0.025 |
±0.03 |
幅さ |
<100 |
100-200 |
201-500 |
501-1250 |
>1250 |
許容差 |
±0.1 |
±0.2 |
±0.2 |
±1 |
±2 |
バリと巻ズレのコントロール
|
アルミニウムコイルの幅さ範囲(mm) |
バリの高さ(mm) |
片側に巻ズレの高さ範囲(mm) |
<0.2 |
0.01 |
≥0.05-0.1 |
0.2-1.0 |
0.015 |
1.1-1.5 |
0.02 |
>1.6 |
0.03 |
用途
A1050-O アルミ条・コイル用途:

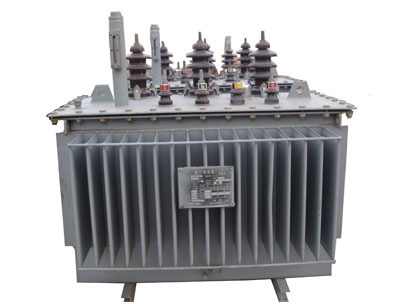

トランス・変圧器巻線用導電材、高電圧変圧器巻線などの可変変圧器に使用することができます。河南信義アルミニウムのアルミ条・コイル変圧器巻線材輸出市場:日本、韓国、アメリカ、メキシコ、いぎりす、カナダ、南アメリカ、東南アジア、アフリカ、中東、東アジア、西ヨーロッパ。
仕様
