A1060-Oアルミ条・コイル変圧器巻線材
A1060-Oアルミ条・コイル変圧器巻線材
2017-09-01 14:10
A1060-Oアルミニウム条・コイル・ストリップ変圧器巻線材
A1060は特に導体用の純アルミニウムとされ、電気伝導性の高いタイプです。強度が低い為、構造材料としての利用には適していませんが、送配電用の材料、ブスバー(Bus bar)などに利用されます。なお、A1060Pは導体用として使用する場合に限った材料です。SIGNIアルミニウムの1060のアルミニウムコイルはアルミ純度は99.6%以上、電気伝導率61%以上。

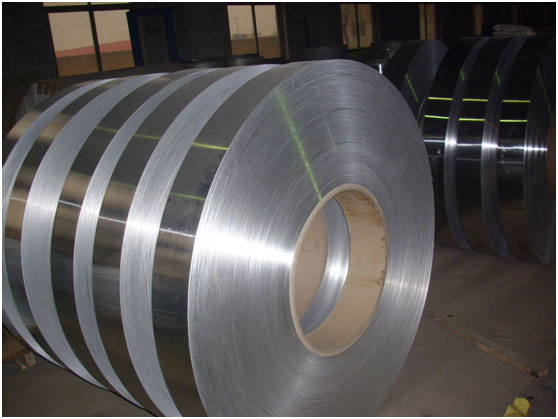

アルミニウム条

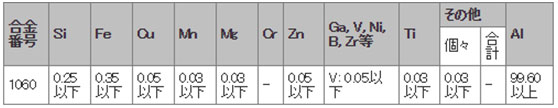

A1060-O アルミ条・コイル変圧器巻線材の化学成分:


アルミ線材

アルミニウムコイル


A1060-O アルミ条・コイル変圧器巻線材の機械的性質および電気伝導度:

厚さ(mm) 引張り強(Mpa) 伸び
%
半径内側に180°を曲げます 20℃における導電率
0.30.5 Min. 60
Max. 90
20min 密着 60.0
0.50.8 25min
0.81.3 30min
1.32.0 35min
2.02.5 35min

アルミニウム

A1060-O アルミ条・コイル変圧器巻線材の機械的性質および電気伝導度:
厚さ(mm) 引張り強(Mpa) 伸び
%
半径内側に180°を曲げます 20℃における導電率
0.30.5 Min. 60
Max. 90
20min 密着 60.0
0.50.8 25min
0.81.3 30min
1.32.0 35min
2.02.5 35min

アルミ条

特長
A1060-O アルミ条・コイル変圧器巻線材特性:
①トランス用のアルミニウムコイルストリップは、合金1060(アルミニウム99.60%)はストリップ導体の最小産業要件を満たすために使用でき、スムーズで実質的にバリフリーのエッジおよびストリップ サイズの可用性は0.3mmから2.5mmの範囲は標準的な銅線のサイズと正確に同等の容量です。

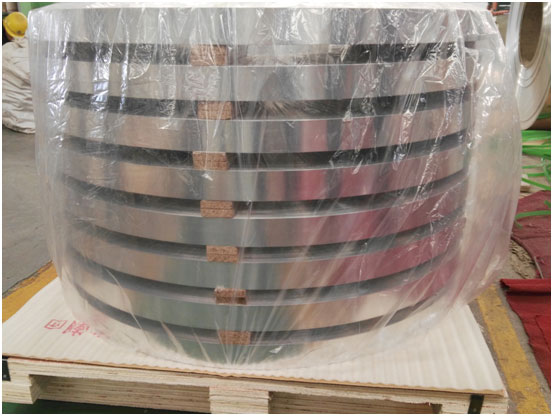

②アルミニウムコイル表面の保護ためにロール巻間に紙を挟む。

河南信義アルミニウムのアルミ条製品の表面品質:
油の汚れ、へこみ、インクルージョン、傷、汚れ、酸化物の変色、破損、腐食、ロールマーク、汚れの縞および使用を妨げる他の欠陥がないことに生産中と検品を注意致します。

アルミ条


用途
A1060-O アルミ条・コイル用途:
トランス・変圧器巻線用導電材、送配電用の材料、ブスバー(Bus bar)、高電圧変圧器巻線などの可変変圧器に使用することができます。河南信義アルミニウムのアルミ条・コイル変圧器巻線材輸出市場:日本、韓国、アメリカ、メキシコ、いぎりす、カナダ、南アメリカ、東南アジア、アフリカ、中東、東アジア、西ヨーロッパ。

アルミコイル
仕様
A1060-O アルミ条・コイル製品寸法許容値:

河南信義アルミニウムアルミ条製品寸法許容
合金 A1060-O
厚さ 0.2-0.4 0.4-0.8 0.9-1.1 1.2-1.6 1.8-2.0
許容値 ±0.01 ±0.015 ±0.02 ±0.025 ±0.03
幅さ <100 100-200 201-500 501-1250 >1250
許容差 ±0.1 ±0.2 ±0.2 ±1 ±2
バリと巻ズレのコントロール
アルミニウムコイルの幅さ範囲(mm) バリの高さ(mm) 片側に巻ズレの高さ範囲(mm)
<0.2 0.01 ≥0.05-0.1
0.2-1.0 0.015
1.1-1.5 0.02
>1.6 0.03
