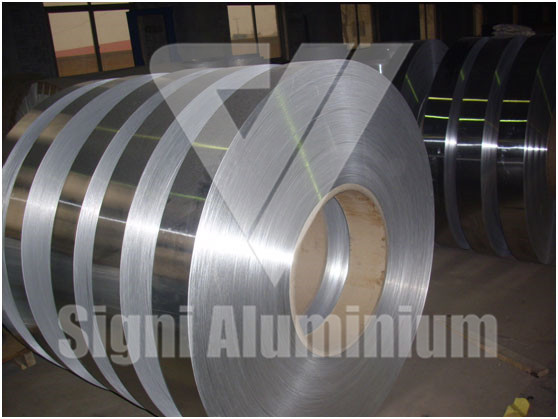

エポキシ乾式変圧器によって製造された変圧器アルミニウム箔コイルの形状のために、変圧器アルミニウム箔コイルの構造は互いに構造が異なり、以下の特徴を有する：
1.軽量化
トランスのアルミホイルコイルを採用しているため、実用機種は円筒コイル導体に比べてスペースが少なく、有効な作業面積が向上します。その結果、アルミホイルコイルを用いたエポキシ乾式トランスは小型軽量化を実現しています。
-
熱応力を抑制する。
エポキシ乾式トランスのコイルが動作しているとき、負荷の変化により温度が変化します。この時点で、コイル内のエポキシ樹脂および導体の異なる熱膨張係数に起因して熱応力が発生する。フォイルコイルの使用は、熱応力を低減する。
-
高い絶縁信頼性。
トランスのアルミホイルコイルは、1層と1層の注ぎ方を採用しており、ターンオン電圧は通常、各ターン電位になります。したがって、巻線間電圧を最小限に抑えることができ、アルミホイルコイルの絶縁性を円筒状コイルよりも強くすることができる。
4.衝撃の安全性。
トランスの片側に真空スイッチを使用すると、スイッチを閉じると衝撃が発生します。特に、トランスの粒子突入電流と軽負荷電流が遮断されると、トランスコイルに蓄積された電磁エネルギーが放出され、衝撃電圧が発生します。
コイルと変圧器のコアおよび他のコイルとの間にキャパシタンスが存在する。同時に、コイル内の導体間には直接容量があります。従って、衝撃波が衝撃電圧の影響を受けた場合に電位変動が生じる。アルミホイルコイルの使用は、一般的なコイルと比較して、導体容量が増加し、潜在的な変動を抑えることができ、絶縁安全に役立ちます。
つまり、エポキシの乾式トランスのコイルは、アルミ箔導体を使用して製造されています。それは技術的に信頼できるだけでなく、経済的にもより経済的です。変圧器アルミホイルコイルを備えたエポキシ乾式変圧器は、投資を削減し、運用コストを削減することができます。
